En Bref — Savoir-Faire Surmoulage Multi-Matériaux
Le surmoulage sur insert représente le procédé d’assemblage thermoplastique le plus fiable pour combiner la rigidité mécanique des métaux, la flexibilité des textiles techniques et la légèreté des polymères au sein d’un composant monobloc indécollable. À Comines, Sagaert Plasturgie maîtrise le surmoulage d’inserts filetés, de connecteurs électriques, d’axes en acier et de sangles techniques sur presses verticales et horizontales robotisées de 22T à 1 200T. En éliminant les opérations manuelles de vissage ou de collage, nous garantissons à nos donneurs d’ordres une étanchéité parfaite, une résistance maximale à l’arrachement et des gains de productivité décisifs en série.
Qu’est-ce que le surmoulage sur insert en plasturgie industrielle ?
Le surmoulage sur insert (ou moulage par insertion) est un procédé d’injection thermoplastique avancé dans lequel un composant préformé — appelé insert — est positionné avec une précision micrométrique à l’intérieur de l’empreinte d’un moule avant la fermeture de la presse. Lors de la phase de tir, la résine polymère en fusion enveloppe totalement ou partiellement cet insert sous forte pression.
À la solidification, l’insert et la matière plastique ne forment plus qu’une seule et même pièce technique solidaire. Contrairement aux assemblages mécaniques ultérieurs (vissage, bouterollage, collage chimique), le surmoulage élimine les jeux fonctionnels, supprime les risques de desserrage sous vibrations et garantit une étanchéité périphérique absolue au niveau des plans de contact.
Les grandes familles d’inserts industriels transformées en atelier
Dans notre usine de Comines, nos équipements permettent d’intégrer une grande diversité de substrats adaptés aux cahiers des charges les plus exigeants :
Les inserts métalliques : robustesse mécanique et conductivité
Les inserts métalliques constituent le cœur des applications de sous-traitance industrielle :
- Douilles et colonnettes taraudées en laiton ou inox : dotées de moletages croisés hélicoïdaux et de gorges anti-arrachement, elles permettent de réaliser des liaisons vissées démontables résistant à des couples de serrage élevés sans fluage du plastique.
- Axes, pivots et goujons en acier trempé : confèrent une résistance au cisaillement et à l’usure dynamique impossible à atteindre avec un polymère seul.
- Connecteurs électriques et grilles en cuivre découpé (Lead Frames) : surmoulés pour l’électronique de puissance et l’automobile, garantissant une isolation diélectrique totale tout en maintenant un contact électrique franc.
Les inserts textiles, tresses et composites

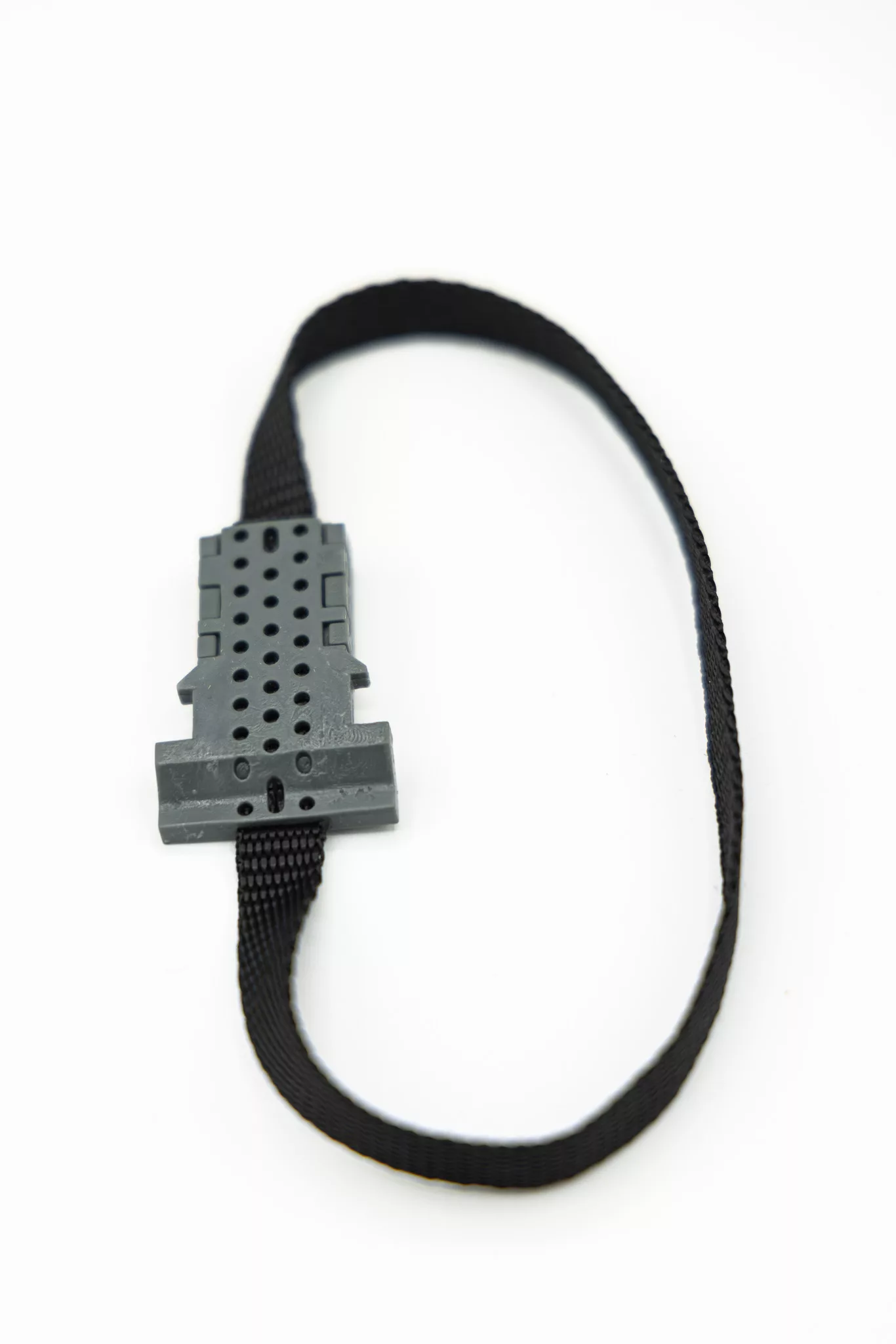

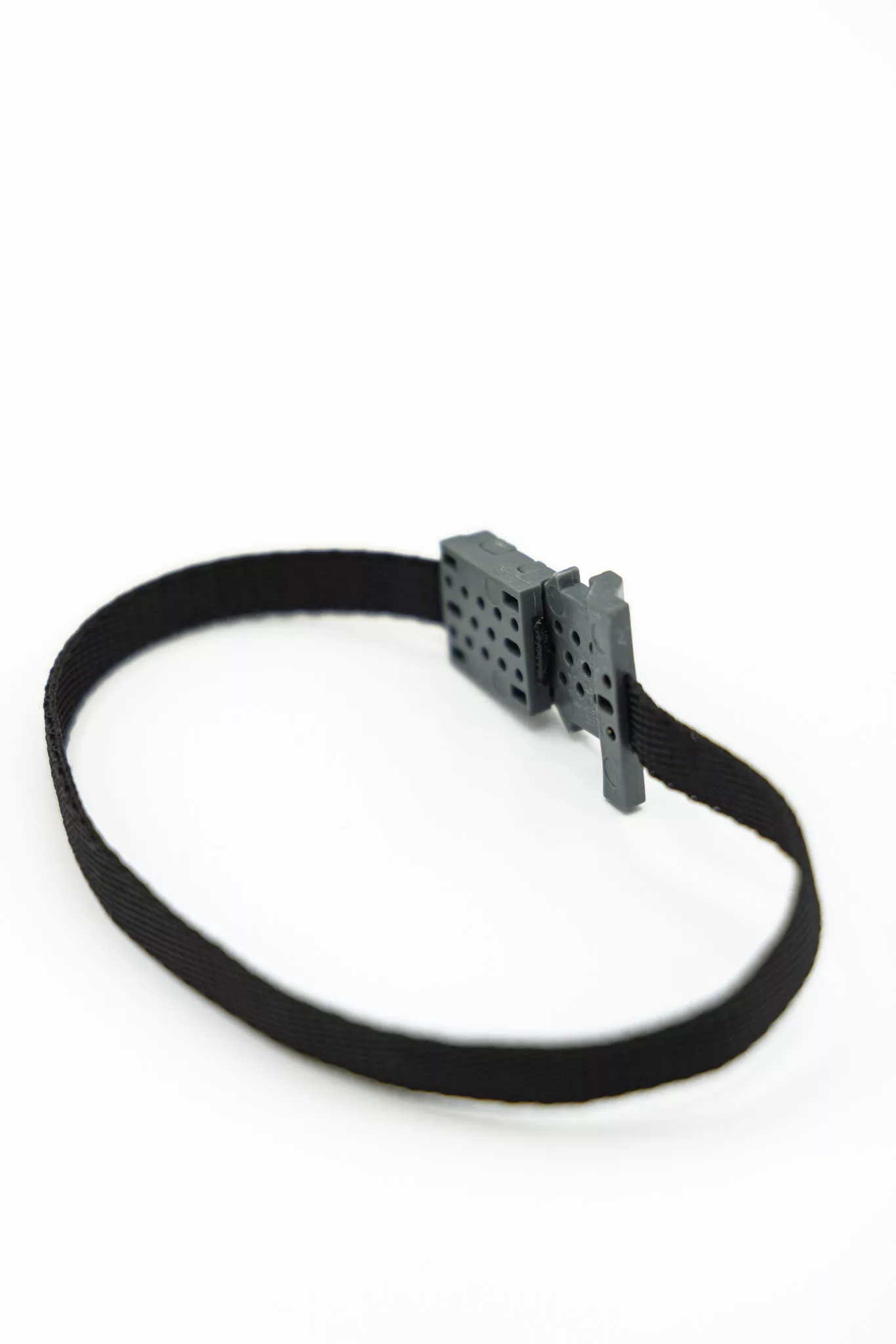

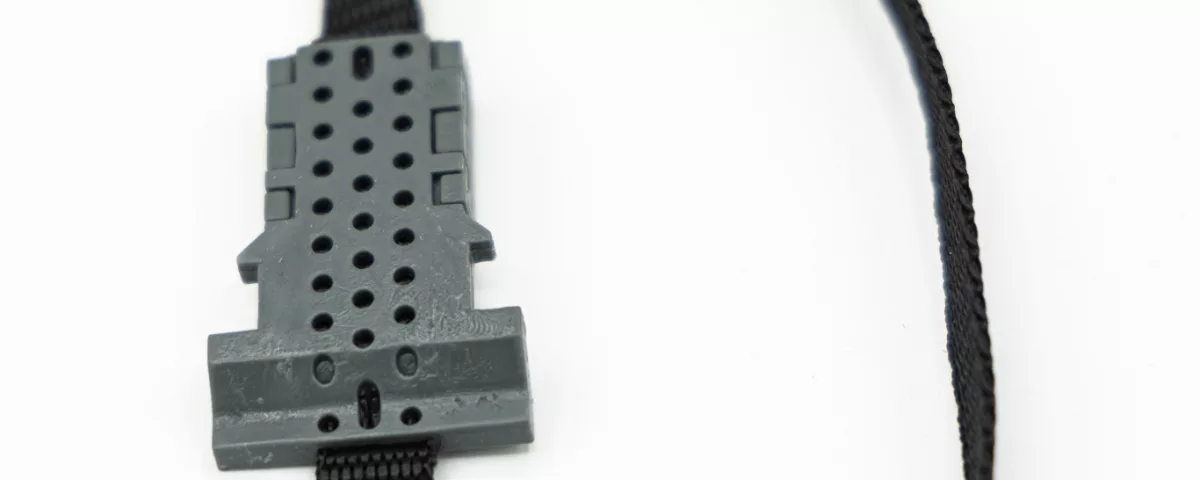

Le surmoulage direct sur textile technique (sangles en polyester, tresses aramides, membranes tissées) permet de solidariser une boucle d’accroche rigide ou un embout de fixation plastique directement sur l’extrémité d’une sangle. Cette méthode évite toute couture manuelle susceptible de s’effilocher et offre une résistance à la traction exceptionnelle pour les équipements de protection individuelle, les harnais de sécurité et la manutention de charges.
Les inserts amortisseurs et pièces anti-vibratoires
Dans l’industrie automobile et le machinisme agricole, le surmoulage sur insert est couramment employé pour concevoir des limiteurs de débattement, des silentblocs hybrides et des butées amortissantes. L’association d’une armature métallique rigide et d’une matrice thermoplastique ou élastomère souple (TPE/TPU) absorbe les vibrations du groupe motopropulseur, atténue les bruits de roulement et résiste aux projections d’hydrocarbures et d’huiles chaudes sous capot.
Matrice comparative des types de surmoulage sur insert
Le tableau ci-dessous met en lumière les caractéristiques techniques de chaque configuration de surmoulage pour orienter vos arbitrages industriels :
| Type d’Insert | Mode d’Ancrage | Polymères Associés | Tenue Mécanique / Étanchéité | Secteurs d’Application |
|---|---|---|---|---|
| Inserts Filetés Laiton/Inox | Verrouillage mécanique (moletage & gorges) | PA66 GF30, PBT, POM, ABS | Excellente résistance au couple et à l’arrachement axial | Automobile, boîtiers électroniques, matériel médical |
| Axes & Goujons Acier | Clavetage mécanique sous presse | PA6, POM, Polycarbonate | Haute résistance au cisaillement et à la fatigue dynamique | Mécanique générale, cinématiques, électroménager |
| Textiles & Tresses Techniques | Pénétration moléculaire dans la fibre | PP, PEHD, TPU, PA6 | Tenue à la traction équivalente à la rupture de sangle | Harnais de sécurité, sports outdoor, manutention levage |
| Connecteurs Électriques Cuivre | Étanchéité surfacique sous pression | PBT, PA46, Polycarbonate | Étanchéité IP67/IP68 et barrière diélectrique parfaite | Mécatronique, capteurs industriels, domotique |
Conception d’outillage et règles d’or de l’injection sur insert
La réussite d’une production de surmoulage sur insert dépend de la précision de l’outillage. Au sein de notre pôle dédié aux moules neufs et à la maintenance d’outillage, nos ingénieurs méthodes appliquent des standards d’usinage stricts :
- Positionnement et bridage sans jeu : les portées de l’insert dans le moule acier sont ajustées avec une tolérance H7/g6 pour éliminer les fuites de polymère liquide (bavures sur les filetages ou les contacts électriques).
- Équilibrage rhéologique des flux d’injection : grâce aux simulations d’écoulement de notre bureau d’études plasturgie, la matière liquide est injectée de manière symétrique autour de l’insert. Cela empêche toute flexion de l’insert sous la poussée dynamique de la vis d’injection.
- Compensation des dilatations thermiques différentielles : les métaux et les polymères possédant des coefficients de dilatation thermique très différents, la géométrie de l’outillage anticipe le retrait au refroidissement pour éviter les micro-fissures de contrainte à l’interface métal/plastique.
- Ergonomie de chargement (manuel ou robotisé) : pour garantir des cadences de série compétitives, nous utilisons des presses verticales à table tournante permettant à un opérateur ou à un robot 6 axes de positionner les inserts en temps masqué pendant le cycle de moulage.
L’expertise globale et la synergie industrielle du Groupe Fauchille
La grande force de Sagaert Plasturgie réside dans sa capacité à offrir une prestation complète métal-plastique en s’appuyant sur les expertises transversales du Groupe Fauchille à Comines :
- Fabrication et usinage interne des inserts : nous concevons et usinons les inserts métalliques ou outillages spécifiques en synergie directe avec notre filiale mécanique, garantissant un ajustement géométrique sans faille entre l’insert et l’empreinte plastique.
- Intégration et assemblages complexes : grâce à notre service de surmoulage plastique, nous prenons en charge la fourniture globale des sous-ensembles mécatroniques prêts à monter sur vos lignes d’assemblage finales.
- Assurance qualité certifiée ISO 9001:2015 : chaque lot surmoulé fait l’objet de plans de contrôle rigoureux (contrôle dimensionnel 3D, tests de traction à l’arrachement, validation de capabilité Cp/Cpk et dossiers PPAP de niveau 3 pour l’automobile).
Vous développez une pièce technique intégrant des inserts surmoulés ?
Confiez vos plans 3D et vos exigences de tenue mécanique à notre bureau d’études. Nous validons le positionnement de vos inserts, la faisabilité rhéologique et vous remettons une étude technique d’outillage sous 48h.
Foire aux questions sur le surmoulage sur insert
Comment éviter qu’un insert ne bouge dans le moule sous la pression d’injection ?
La stabilité de l’insert est garantie dès la conception du moule par des systèmes de maintien positifs : logements ajustés au centième de millimètre, broches de centrage rétractables, aimants intégrés pour inserts ferreux ou systèmes de dépression pneumatique (aspiration sous vide). De plus, l’analyse rhéologique (Moldflow) équilibre les points d’injection pour que le front de matière liquide encercle l’insert de façon symétrique sans créer de poussée désaxée.
Quelle est la résistance mécanique à l’arrachement d’un insert surmoulé par rapport à une pose à chaud ultérieure ?
Le surmoulage direct en cours de cycle d’injection offre une résistance à l’arrachement et au couple de torsion supérieure de 30 % à 50 % par rapport à la pose d’inserts taraudés par ultrasons ou à chaud. En effet, la matière plastique fondue sous haute pression pénètre intimement dans les moletages hélicoïdaux et les gorges de verrouillage de l’insert sans générer de contraintes résiduelles de fissuration dans le plastique froid.
Quels thermoplastiques privilégier pour le surmoulage sur des pièces métalliques ?
Les polymères techniques à haute stabilité dimensionnelle et faible retrait sont particulièrement adaptés : Polyamides chargés fibres de verre (PA6 GF30, PA66 GF50) pour les applications structurelles sous fortes charges, PBT pour les composants électroniques étanches, et polypropylène (PP) pour les applications allégées. Le choix du polymère intègre également le coefficient de dilatation thermique pour éviter les micro-décollements lors des cycles de température.
Comment parvient-on à surmouler des tissus ou des sangles textiles sans les brûler ?
Le surmoulage textile nécessite un calibrage thermique d’une grande finesse. L’outillage intègre une zone de pincement mécanique qui étanchéifie l’empreinte sans écraser la fibre, tandis que les paramètres de température d’injection et de vitesse de vis sont régulés pour figer la matière polymère à la surface du tissu sans altérer la matrice fibreuse de la tresse ou de la sangle.
Quels sont les gains économiques réels apportés par le surmoulage sur insert ?
Le surmoulage élimine l’intégralité des étapes d’assemblage secondaire (perçage, vissage, encollage, sertissage manuel). Il réduit les coûts de main-d’œuvre, supprime les risques d’oubli de pièces lors du montage et garantit une répétabilité de 100 %. Sur une production industrielle de moyenne ou grande série, le retour sur investissement de l’outillage de surmoulage est généralement atteint dès les premiers mois de production.
