En Bref — Synthèse Technique Plasturgie Industrielle
Le plastique par injection est le procédé de mise en forme thermoplastique le plus performant pour fabriquer des pièces techniques de haute précision en moyenne et grande série. À Comines, Sagaert Plasturgie exploite un parc de 30 presses à injecter robotisées de 22 tonnes à 1 200 tonnes, appuyé par un atelier intégré de maintenance des outillages et deux salles blanches certifiées ISO 8 et ISO 9. De la sélection rigoureuse des polymères (PP, ABS, PA66, POM, PC) jusqu’au contrôle tridimensionnel des tolérances, nous accompagnons les donneurs d’ordres de l’automobile, du médical, de l’agroalimentaire et du bâtiment pour transformer leurs concepts CAO en pièces injectées fiables, rentables et conformes aux exigences d’éco-conception.
Le cycle de fabrication du plastique par injection : les 5 phases clés
Le procédé de transformation du plastique par injection (ou moulage par injection thermoplastique) repose sur un principe thermomécanique précis : porter un polymère sous forme de granulés à son point de fusion, l’injecter sous très haute pression au sein d’une empreinte métallique usinée, puis le refroidir sous contrôle thermique rigoureux pour extraire une pièce rigide conforme au plan d’ingénierie.
Sur les lignes de production de Sagaert Plasturgie, chaque cycle se décompose en 5 phases opératoires interconnectées, supervisées par commande numérique et robotisées :
- Alimentation et étuvage des polymères : les granulés de résine plastique sont stockés et desséchés dans des trémies asservies pour ramener leur taux d’humidité sous le seuil critique (moins de 0,02 % pour les polyamides et polycarbonates), éliminant ainsi les risques d’hydrolyse et de fragilisation mécanique.
- Plastification et dosage dans le fourreau : une vis sans fin rotative transporte les granulés le long d’un fourreau chauffé par colliers électriques (de 180 °C à plus de 320 °C selon les matières). Par friction mécanique et conduction thermique, la matière est cisaillée et homogénéisée pour former un bain fondu visqueux prêt au tir d’injection.
- Injection sous haute pression dans le moule fermé : la presse applique sa force de verrouillage (de 22 à 1 200 tonnes) pour maintenir le moule acier parfaitement étanche. La vis d’injection avance alors en piston pour propulser le polymère liquide à travers les canaux d’alimentation et les seuils d’injection, remplissant les empreintes en une fraction de seconde sous des pressions atteignant 800 à 2 000 bars.
- Maintien en pression et refroidissement calibré : pour compenser le retrait volumique naturel de la matière lors de sa solidification, une phase de maintien dynamique est appliquée tant que les seuils ne sont pas figés. Des circuits d’eau régulés au sein de l’outillage assurent ensuite un refroidissement homogène et rapide de la pièce.

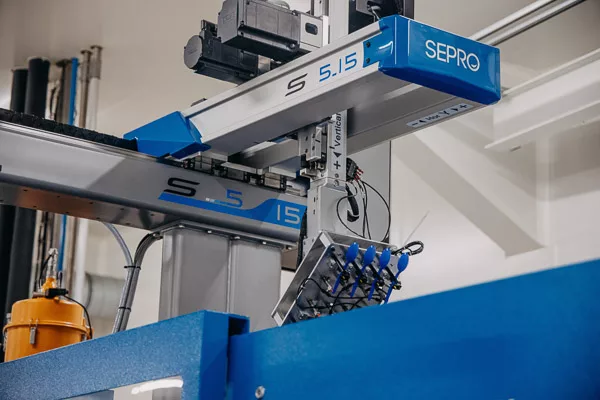

- Ouverture du moule et éjection robotisée : le plateau mobile de la presse recule. Un système d’éjecteurs mécaniques, pneumatiques ou un robot 6 axes extrait délicatement la pièce plastique du moule pour la déposer sur un convoyeur d’inspection ou directement en bac de conditionnement.
Polymères techniques et thermoplastiques d’ingénierie transformés
La polyvalence du plastique par injection réside dans l’immense variété des résines thermoplastiques disponibles. Chez Sagaert Plasturgie, nos ingénieurs orientent les directeurs techniques vers le polymère optimal selon les contraintes mécaniques, thermiques, chimiques et réglementaires de leur cahier des charges :
Les polymères de grande diffusion (Commodités)
Le Polypropylène (PP) et le Polyéthylène Haute Densité (PEHD) représentent les standards de l’emballage, des bacs de manutention et des carters industriels. Ils se distinguent par une excellente résistance chimique aux solvants et aux acides, une densité faible permettant l’allègement des structures, et un rapport performance/coût imbattable pour les grandes séries.
Les polymères techniques et de structure
Pour les pièces soumises à des sollicitations sévères, nous transformons des polymères d’ingénierie avancés :
- ABS (Acrylonitrile Butadiène Styrène) : apprécié pour sa remarquable résistance aux chocs, sa stabilité dimensionnelle et son excellente aptitude aux finitions de surface esthétiques.
- Polyamides (PA6, PA66) vierges ou chargés fibres de verre (GF30/GF50) : indispensables pour la substitution du métal sous capot moteur ou en mécanique, avec un module de rigidité élevé et une excellente résistance aux frottements.
- POM (Polyoxyméthylène / Acétal) : polymère à très faible coefficient de friction et haute mémoire de forme, idéal pour les pignons cinématiques, engrenages et clips de fixation élastiques.
- PC (Polycarbonate) et PMMA (Acrylique) : thermoplastiques transparents à haute transmission lumineuse, résistant aux impacts et aux UV pour les pièces d’optique et de protection.
Matrice comparative des thermoplastiques pour plastique par injection
Ce tableau comparatif présente les principales caractéristiques physiques et mécaniques des polymères injectés dans nos ateliers pour éclairer vos arbitrages matières :
| Polymère | Densité (g/cm³) | Module de Young (MPa) | Température max. d’usage (°C) | Retrait au moulage (%) | Applications Types |
|---|---|---|---|---|---|
| Polypropylène (PP) | 0,90 – 0,91 | 1 200 – 1 600 | +90 °C à +100 °C | 1,2 % – 2,2 % | Bacs logistiques, bouchons étanches, charnières intégrées |
| ABS Technique | 1,04 – 1,07 | 2 100 – 2 600 | +80 °C à +95 °C | 0,4 % – 0,7 % | Boîtiers électroniques, pièces d’habillage, outillage |
| PA66 chargé 30% verre | 1,35 – 1,40 | 7 500 – 9 500 | +130 °C à +160 °C | 0,3 % – 0,6 % | Pièces structurelles sous capot, collecteurs, brides haute tenue |
| POM Copolymère | 1,41 – 1,43 | 2 600 – 3 100 | +95 °C à +115 °C | 1,8 % – 2,4 % | Engrenages de précision, systèmes de guidage, roulements |
| Polycarbonate (PC) | 1,20 – 1,22 | 2 300 – 2 500 | +120 °C à +135 °C | 0,5 % – 0,7 % | Hublots de protection, diffuseurs optiques, carters antichocs |
Règles de conception outillage et maîtrise des tolérances dimensionnelles
L’excellence d’une pièce en plastique par injection se décide dès les premières esquisses CAO. L’accompagnement précoce de notre bureau d’études plasturgie permet de fiabiliser la fabricabilité (DFM – Design for Manufacturing) en intégrant les fondamentaux de la plasturgie :
- Épaisseurs de paroi homogènes : les variations brutales d’épaisseur génèrent des vitesses de refroidissement hétérogènes, sources de retassures superficielles et de contraintes résiduelles. Des transitions progressives et des évidements géométriques sont préconisés.
- Angles de dépouille indispensables : une pente minimale de 0,5° à 2° (voire plus sur surfaces grainées selon la norme VDI 3400) facilite l’éjection de la pièce sans marques de poussoirs ni rayures.
- Positionnement stratégique des points d’injection : les seuils d’injection (en nappe, sous-marins ou à canaux chauds) doivent alimenter les zones épaisses en priorité pour éviter les lignes de soudure dans les zones soumises à de forts efforts mécaniques.
- Ajustage et maintenance des moules : notre service dédié aux moules neufs et à la maintenance d’outillage assure l’entretien préventif régulier (dégraissage, contrôle des évents, rectification des tiroirs) pour garantir la capabilité process (Cp/Cpk ≥ 1,33) sur des millions de cycles.
Technologies complémentaires : bi-injection et surmoulage d’inserts
Au-delà de l’injection thermoplastique standard, Sagaert Plasturgie propose des procédés hybrides à très haute valeur ajoutée :
- La bi-injection multi-matières : accessible sur notre pôle injection et bi-injection, cette technique permet de combiner deux polymères distincts (ex: ABS rigide + TPE souple) au sein d’un même cycle pour créer des pièces étanches ou ergonomiques sans aucun collage ultérieur.
- Le surmoulage d’inserts métalliques : notre pôle de surmoulage plastique intègre des inserts taraudés en laiton, des connecteurs électriques ou des broches métalliques directement dans l’empreinte avant injection, garantissant une cohésion mécanique et une résistance à l’arrachement inaltérables.
Éco-conception et économie circulaire : l’injection plastique durable
Face aux enjeux climatiques et aux exigences de la réglementation européenne (CSRD, loi AGEC), Sagaert Plasturgie inscrit le plastique par injection dans une dynamique d’économie circulaire concrète :
- Valorisation 100 % des rebuts de production (PIR) : les carottes d’injection et pièces de démarrage non polluées sont systématiquement broyées en atelier et réintégrées en circuit court dans les pièces compatibles.
- Intégration de matières plastiques recyclées (PCR) : qualification de compounds intégrant 30 % à 100 % de polypropylène ou de polyéthylène recyclé post-consommation avec fiches de données matière certifiées.
- Transformation de polymères biosourcés : mise en œuvre de résines d’origine végétale (PLA, compounds chanvre ou lin) pour abaisser significativement l’empreinte carbone initiale des composants.
- Parc machine hybride basse énergie : remplacement continu de nos équipements par des presses électriques et servomoteurs hydrauliques de dernière génération réduisant la consommation électrique de 30 % à 45 % par pièce produite.
Foire aux questions sur le plastique par injection
Comment fonctionne le cycle de fabrication du plastique par injection ?
Le cycle d’injection se décompose en 5 étapes successives entièrement automatisées : 1) Alimentation et séchage des granulés de polymère dans une trémie, 2) Plastification et dosage par une vis sans fin thermo-régulée qui fond la matière entre 200 °C et 300 °C, 3) Injection sous haute pression (de 500 à 2 000 bars) du polymère fondu dans les empreintes d’un moule acier fermé, 4) Maintien sous pression et refroidissement rapide par circulation d’eau calibrée pour figer la pièce sans retassure, et 5) Ouverture du moule et éjection robotisée de la pièce finie. Le cycle complet dure généralement entre 10 et 60 secondes.
Quelle est la différence entre le plastique par injection et le thermoformage ?
L’injection plastique permet de réaliser des pièces tridimensionnelles de géométrie très complexe intégrant des nervures, des bossages de fixation, des filetages et des variations locales d’épaisseurs avec une précision micrométrique. À l’inverse, le thermoformage consiste à déformer une feuille ou plaque plastique préexistante sous vide ou pression sur un moule simple : il est limité à des pièces creuses à parois d’épaisseur constante (bacs, barquettes, carters simples) et présente des tolérances plus larges.
Quels sont les facteurs clés qui déterminent le coût d’une pièce en plastique injecté ?
Le coût d’une pièce injectée dépend principalement de quatre paramètres : 1) Le coût initial de l’outillage (moule en acier usiné amorti sur le volume total de pièces produites), 2) Le prix de la matière première (le poids exact de polymère et le type de résine retenu), 3) Le temps de cycle machine (conditionné par l’épaisseur maximale de paroi et l’efficacité du refroidissement du moule), et 4) Le taux d’automatisation de la cellule de presse (déchargement robotisé 6 axes, contrôle optique en ligne, conditionnement automatique).
Comment éviter les défauts tels que retassures et gauchissements en injection plastique ?
La prévention des défauts s’opère dès la phase d’éco-conception (DFM) avec le bureau d’études. Pour éviter les retassures, l’épaisseur des nervures de renfort ne doit jamais excéder 50 % à 60 % de l’épaisseur de la paroi principale. Pour éliminer le gauchissement (déformation due aux retraits thermiques hétérogènes), nos ingénieurs calibrent des circuits de refroidissement conformes dans l’outillage et équilibrent les pressions de maintien au cœur de chaque empreinte.
Quels tonnages de presse sont nécessaires pour produire des pièces plastiques de grand volume ?
La force de fermeture d’une presse (exprimée en tonnes) se calcule en multipliant la surface projetée de la pièce (surface vue de dessus en cm²) par la pression moyenne dans l’empreinte (généralement 300 à 600 bars selon la matière et l’épaisseur). Pour des pièces de grande dimension comme des bacs logistiques, des carters de protection ou des panneaux industriels, un parc étendu jusqu’à 1 200 tonnes est indispensable pour garantir un verrouillage parfait du moule sans bavure.
