Injection plastique de grande dimension et gros tonnage : parc presses jusqu’à 1 200 T

En bref : réussir l’injection plastique grand format

L’injection plastique de grande dimension et de masse élevée impose une rupture avec les méthodes standards du moulage thermoplastique. Entre la manutention d’outillages de plusieurs tonnes, le calcul strict de la force de verrouillage pour interdire tout flash de matière et la maîtrise des fronts d’écoulement sur des longueurs supérieures à un mètre, la réussite d’un projet repose sur un parc machine robuste et des compétences d’atelier pointues. Sur son site industriel de Comines dans les Hauts-de-France, Sagaert Plasturgie déploie des presses de 500 T à 1 200 T, épaulées par des ponts roulants de forte capacité et un atelier d’outillage intégré pour sécuriser la production en série de pièces massives et complexes.

Grand format et gros tonnage : les frontières techniques en plasturgie

Dans le secteur de la transformation thermoplastique, le terme de grande dimension ne relève pas d’une simple appréciation visuelle. Il définit un seuil d’ingénierie précis où les lois d’écoulement, le comportement thermique de la matière et les contraintes mécaniques appliquées au moule changent d’ordre de grandeur.

On entre dans le domaine du gros tonnage dès lors qu’un projet réunit au moins deux des critères suivants :

• Une surface projetée de pièce au plan de joint supérieure à 0,4 ou 0,5 mètre carré.
• Une masse injectée par cycle excédant 1,5 à 2 kilogrammes de matière thermoplastique.
• Des dimensions hors-tout nécessitant une course d’ouverture et un entre-colonnes de presse supérieurs à 1 000 millimètres.
• Une épaisseur de moule fermée dépassant 600 millimètres, générant un poids d’outillage qui se chiffre en plusieurs tonnes.

Multiplier l’échelle d’une pièce technique ne revient jamais à appliquer un simple facteur géométrique proportionnel aux paramètres de moulage. Dans une pièce de petite dimension, la matière injectée met quelques dixièmes de seconde à saturer la cavité, et le gradient de pression entre le point d’injection et l’extrémité de la pièce reste limité.

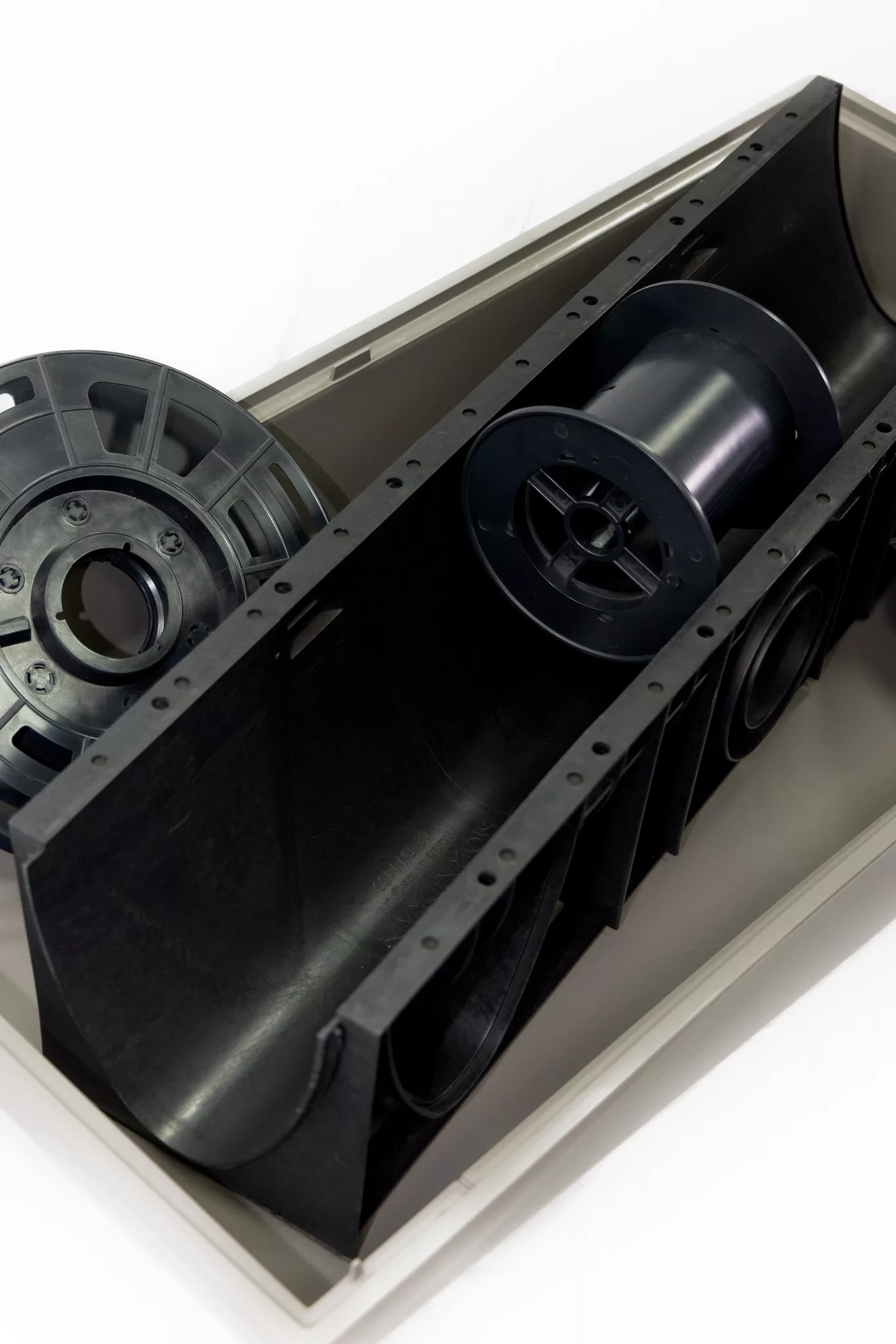

À l’inverse, sur une pièce de grand gabarit — comme un carter d’équipement industriel, un bac de manutention lourd, une grille de caniveau ou un composant structurel de véhicule —, le front de matière liquide doit parcourir des distances considérables, parfois supérieures à 1 200 millimètres à travers un labyrinthe de nervures. Au fil de son parcours, le polymère en fusion dissipe ses calories au contact des parois régulées de l’empreinte. Sa viscosité dynamique grimpe en flèche.

Si la cinématique d’injection, les points d’attaque et la pression interne ne sont pas parfaitement synchronisés avec la force de retenue de la presse, des défauts rédhibitoires apparaissent immédiatement :

• Des manques de matière ou des lignes de soudure froides en fin de trajectoire.
• Des gradients thermiques provoquant un retrait hétérogène et un gauchissement irrémédiable de la pièce au démoulage.
• Une déformation plastique de l’outillage ou une ouverture prématurée du plan de joint sous la poussée hydrostatique de la matière en fusion.

La transformation de grandes pièces exige par conséquent une adéquation totale entre la rhéologie de la matière, la cinématique du moule et la puissance du groupe de fermeture de la presse.

Calcul de la force de verrouillage : la physique d’atelier sans approximation

Le choix du tonnage de presse n’est pas une variable d’ajustement empirique. Une estimation à la louche conduit inévitablement soit à des rebuts massifs par bavurage, soit à une perte sévère de compétitivité financière.

En injection plastique, la matière fondue est poussée dans l’empreinte fermée sous des pressions comprises entre 300 et 1 200 bars. Cette poussée hydrostatique génère une force d’ouverture considérable qui cherche à écarter les plateaux de la machine. Le rôle de la presse est de verrouiller le moule avec une force opposée strictement supérieure à cette poussée.

La formule fondamentale de dimensionnement

Pour déterminer le tonnage requis, l’équipe technique applique la relation physique d’équilibre :

Force de fermeture (en tonnes)=(Surface projetetée (cm2) ×Pression moyenne dans l’empreinte (bar)​ /1000) ×Cs​

Dans cette équation, trois paramètres exigent une analyse méthodique :

• La surface projetée : il s’agit de l’aire totale de la pièce (et de son réseau d’alimentation s’il s’agit de canaux froids) projetée orthogonalement sur le plan de joint de la presse. Pour un bac de 800 $\times$ 600 mm, la surface projetée de base atteint déjà 4 800 cm².
• La pression moyenne en cavité : elle ne correspond pas à la pression affichée au nez de la vis d’injection, mais à la pression résiduelle transmise à l’intérieur de l’empreinte au moment du basculement en maintien. Elle varie selon la viscosité du polymère, son indice de fluidité à chaud et le ratio entre l’épaisseur de paroi et la longueur d’écoulement.
• Le coefficient de sécurité ($C_s$) : généralement compris entre 1,10 et 1,20, il compense les à-coups de pression transitoires lors du passage en compression et prévient le vieillissement mécanique de la genouillère ou des vérins de verrouillage.

Pression en empreinte selon la matière transformée

Le tableau ci-dessous synthétise les plages de pression moyenne constatées en empreinte pour les grandes familles de polymères thermoplastiques industriels :

Un simple calcul démontre l’ampleur du besoin : injecter une plaque technique nervurée en polyamide chargé à 30 % de fibres de verre de 700 $\times$ 500 mm (surface de 3 500 cm²) réclame une force de verrouillage minimale de :

10003500×700​×1,15 =2817 kilonewtons ≈ 287 tonnes

Si cette même surface concerne une pièce à parois minces ou un carter de grande profondeur imposant des pertes de charge sévères, la pression requise grimpe rapidement, nécessitant de mobiliser une presse de 500 T, 800 T voire 1 000 T pour sécuriser la fermeture.

Les dérives d’un mauvais calibrage de presse

Deux erreurs symétriques sont régulièrement observées dans les dossiers d’industrialisation mal préparés :

• Le sous-dimensionnement de la presse : sous la poussée de l’injection, le plan de joint s’écarte de quelques centièmes ou dixièmes de millimètre pendant la phase de maintien. Cet écartement génère un flash de matière (bavure périphérique), une perte immédiate de pression de compactage au cœur de la pièce créant des retassures, et une détérioration rapide des arêtes de l’outillage par écrasement irrégulier.
• Le sur-dimensionnement injustifié : placer une pièce réclamant 350 tonnes sur une machine de 1 000 tonnes pénalise directement le prix de revient unitaire par un taux horaire machine excessif. De surcroît, le volume du fourreau de plastification d’une presse de fort tonnage est calibré pour de grosses doses de matière. Si la dose injectée représente moins de 20 % du volume total du cylindre, le temps de séjour de la matière à haute température s’allonge de manière anormale, provoquant une pyrolyse des chaînes polymères et une chute dramatique des caractéristiques mécaniques de la pièce finie.

Chez Sagaert Plasturgie, chaque nouveau projet fait l’objet d’un calcul de dimensionnement formel en phase de chiffrage dans notre bureau d’études plasturgie, validant le point de fonctionnement idéal sur notre parc machine.

Le parc gros tonnage de Sagaert Plasturgie : nos capacités de 500 T à 1 200 T

Installée à Comines au cœur de la métropole lilloise, l’usine de Sagaert Plasturgie regroupe plus de 30 presses à injecter réparties sur 5 500 m² d’ateliers de production. Notre parc complet, qui s’échelonne de 22 T à 1 200 T de force de fermeture, nous confère une flexibilité rare entre petites pièces de haute précision et pièces industrielles volumineuses.

Pour les pièces de grandes dimensions, trois machines piliers structurent notre capacité de production lourde :

La presse 1 000 T : volume d’injection massif et grands plateaux

Cette unité de production est dédiée aux pièces requérant un volume matière exceptionnel et une grande empreinte au sol :

• Passage entre colonnes : 1 400 $\times$ 1 010 mm, autorisant l’installation d’outillages volumineux avec leurs tiroirs latéraux et vérins de dévissage.
• Volume injectable maximum : 6 800 cm³, soit une capacité d’injection unitaire approchant les 6 kilogrammes de polyoléfine en un seul coup de piston.
• Épaisseur de moule acceptée : de 450 à 1 300 mm, offrant une course d’ouverture généreuse pour le démoulage de pièces profondes sans risque de collision.
• Applications types : bacs et conteneurs logistiques, coffrets et armoires techniques étanches, grilles et caillebotis de voirie, éléments de ventilation industrielle.

La presse 1 200 T hybride : puissance de verrouillage et compacité structurelle

La machine la plus puissante du site de Comines assure la fermeture sécurisée sur les matières techniques les plus exigeantes :

• Force de verrouillage : 1 200 tonnes réelles.
• Passage entre colonnes : 1 250 $\times$ 1 120 mm.
• Cinématique hybride : elle combine la force brute d’un groupe hydraulique de forte puissance pour le verrouillage et l’éjection, avec la précision d’axes asservis pour une régulation fine des vitesses d’approche.
• Plage d’épaisseur moule : 450 à 1 300 mm.
• Applications types : pièces structurelles pour le bâtiment et le génie civil, carters d’engins agricoles et travaux publics, socles techniques lourds soumis à des efforts mécaniques sévères.

La presse 500 T 100 % électrique : la précision grand format sans fluide hydraulique

Pour les pièces de moyen à grand format exigeant une répétabilité micrométrique et une propreté absolue :

• Technologie : 100 % électrique sur tous les axes (fermeture, dosage, injection, éjection).
• Passage entre colonnes : 900 $\times$ 800 mm.
• Volume injectable : 1 780 cm³.
• Avantages distinctifs : une reproductibilité dynamique parfaite de la position de la vis au centième de millimètre, éliminant toute dérive de viscosité matière au cours de la production. L’absence totale d’huile hydraulique élimine les risques de contamination particulaire et réduit la facture énergétique du cycle de près de 50 % par rapport à un groupe hydraulique standard.
• Applications types : pièces d’aspect automobile, boîtiers techniques médicaux, composants de filtration de fluides critiques.

Cette graduation de puissance permet d’orienter chaque référence vers la machine qui garantit la pression de verrouillage requise avec le taux horaire le plus affûté, sans jamais contraindre le moule à travailler aux limites mécaniques de son outillage.

Gestion de l’outillage lourd et contraintes d’atelier

Faire tourner un outillage de 8 tonnes ou de 12 tonnes ne s’improvise pas. Au-delà de la presse elle-même, l’environnement d’atelier conditionne la sécurité des équipes, la cadence de montage et la longévité de l’outillage.

Manutention lourde et ponts roulants de grande capacité

Un moule pour pièce de grande dimension mobilise des blocs d’acier massifs traités pour résister aux pressions d’injection sans fléchir. Le poids combiné de la partie fixe, de la partie mobile, de la batterie d’éjection et des plaques chaudes dépasse couramment les 6 à 10 tonnes.

L’usine Sagaert Plasturgie est dotée d’infrastructures de levage adaptées avec des ponts roulants couvrant l’ensemble des travées lourdes de l’atelier. Cette disposition permet :

• Le déchargement sécurisé des outillages directement depuis les plateaux des transporteurs.
• Le basculement et l’ouverture des demi-moules sur zone de préparation dédiée sans risque d’endommagement des colonnes de guidage.
• L’accostage millimétrique entre les colonnes de la presse, garantissant un centrage rigoureux de la bague de centrage sur le plateau fixe pour préserver la buse d’injection.

Bridage rigide et résistance à la flexion des plateaux

Lorsqu’une presse applique 1 000 tonnes de poussée, les plateaux de la machine subissent des contraintes de flexion élastique microscopiques. Si l’outillage ne repose pas sur une assise homogène, la pression se concentre sur la périphérie du plan de joint tout en soulageant la zone centrale. Résultat : le moule s’ouvre au centre et bavure, tandis que les portées latérales s’écrasent et se marquent.

Pour verrouiller ces phénomènes parasites, nos équipes d’atelier déploient :

• Des cales d’appui et des tasseaux calibrés assurant la reprise des efforts au plus près des colonnes de guidage.
• Des systèmes de bridage mécanique et hydraulique haute pression dimensionnés pour encaisser les accélérations d’ouverture sans glissement de l’outillage.
• Une vérification systématique de l’orthogonalité et du parallélisme des plateaux au comparateur micrométrique lors des réglages initiaux.

L’atout stratégique d’un atelier d’outillage intégré sur site

Sur un outillage de 10 tonnes, le moindre incident — comme un tiroir grippé, une fuite sur un circuit de refroidissement ou un bouchage de buse à obturateur — peut paralyser une ligne complète pendant des semaines si le moule doit être expédié chez un usineur extérieur pour intervention.

Sagaert Plasturgie dispose sur son site de Comines de son propre atelier d’ajustage et maintenance outillage. Nos outilleurs interviennent immédiatement au pied de la machine :

• Démontage, nettoyage par ultrasons et contrôle préventif des circuits de régulation thermique.
• Ajustage des plans de joint et réusinage des portées d’étanchéité.
• Remplacement immédiat des cartouches chauffantes, thermocouples et tiroirs mécaniques.

Cette proximité opérationnelle garantit une disponibilité machine maximale et protège l’investissement en outillage de nos clients tout au long du cycle de vie de leurs grandes pièces industrielles.

Rhéologie et fronts de matière sur grandes surfaces

Remplir une cavité dont la diagonale dépasse un mètre ne s’apparente en rien au remplissage d’un boîtier de quelques centimètres. À mesure que le polymère liquide s’éloigne de son point d’injection, il cède ses calories aux parois d’acier régulées du moule. Sa viscosité dynamique augmente, formant une peau solide périphérique qui réduit la section utile de passage du flux liquide. Ce phénomène engendre une perte de charge exponentielle.

Les limites de l’injection multipoints classique

Sur une pièce massive, une buse unique est incapable de couvrir l’ensemble de la géométrie sans exiger une pression d’injection destructrice pour la matière et pour la presse. La tentation classique consiste à multiplier les points d’injection alimentés simultanément.

Cette approche présente un inconvénient majeur : la formation de lignes de soudure. Lorsque deux fronts de matière fondue convergent après avoir parcouru chacun plusieurs dizaines de centimètres, leur température superficielle a chuté. Les chaînes moléculaires ne s’interpénètrent plus correctement. Le résultat prend la forme d’un trait visible en surface, mais surtout d’une amorce de rupture mécanique critique. Sous contrainte d’impact ou de flexion, la pièce casse systématiquement au niveau de cette jonction froide.

L’injection séquentielle par obturateurs commandés

Pour éliminer définitivement ce point de fragilité sur les grandes pièces techniques et d’aspect, la solution de référence en atelier repose sur l’injection séquentielle par canaux chauds à obturateurs pneumatiques ou hydrauliques.

Le principe consiste à piloter individuellement l’ouverture et la fermeture des aiguilles d’obturation de chaque buse au centième de seconde près, en fonction de la position du front de matière dans l’empreinte :

• Départ du cycle : seule la buse centrale (ou la première buse d’extrémité) s’ouvre pour amorcer le remplissage.
• Progression du flux : la matière s’écoule de manière continue dans une direction unique.
• Ouverture en relais : la seconde buse ne s’ouvre que lorsque le front de matière en fusion passe précisément sous son nez d’injection. La nouvelle matière chaude se mélange au flux dynamique existant sans créer de front de collision opposé.
• Séquençage complet : les buses suivantes sont actionnées tour à tour selon le même principe jusqu’au remplissage complet des extrémités de la cavité.

Cette technologie de distribution séquentielle transforme le remplissage en une vague continue. Elle efface intégralement les lignes de soudure esthétiques et structurelles, tout en abaissant la pression de crête nécessaire au remplissage de 20 à 35 %. Le moule et la presse travaillent à des niveaux de contrainte mécanique considérablement réduits.

Pression de compactage et compacité sur de grandes distances

Le rôle de la presse ne s’arrête pas au remplissage volumique de la cavité. Le retrait volumique naturel des thermoplastiques lors de leur cristallisation et de leur refroidissement (qui peut atteindre 1,5 à 2,5 % sur un polypropylène standard) exige une phase de maintien rigoureuse.

Sur une pièce de grande dimension, maintenir une pression de compactage efficace à 800 millimètres du point d’attaque représente un défi d’équilibrage :

• Si le seuil d’injection fige trop vite, la matière emprisonnée au loin se contracte sans compensation, provoquant des retassures massives ou des vides internes.
• Si la pression de maintien est maintenue trop longtemps sur des seuils de gros diamètre, des tensions résiduelles de compression s’accumulent au pied de buse, favorisant la fissuration sous contrainte à long terme.

La mise au point de cette phase de compactage est validée dès la phase d’étude par des simulations rhéologiques d’écoulement et de compactage menées au sein de notre bureau d’études plasturgie, afin de calibrer le profil de vitesse de vis et la courbe de basculement en pression de maintien.

Refroidissement conformé et prévention du gauchissement

Le temps de refroidissement conditionne directement la rentabilité économique d’une production gros tonnage : il représente généralement entre 65 % et 80 % du temps de cycle global. Mais il détermine également la conformité géométrique finale de la pièce.

La physique du voilage sur les pièces planes et volumineuses

Le gauchissement (ou voilage) résulte d’une différence de retrait thermique entre deux zones d’une même pièce. Sur une surface de 1 000 $ imes$ 600 mm, une variation de retrait de seulement 0,2 % entre la face avant et la face arrière engendre une flèche de déformation de plusieurs millimètres, rendant la pièce impropre à tout assemblage industriel.

Ce défaut provient de trois facteurs physiques majeurs :

• Un déséquilibre thermique entre la partie fixe et la partie mobile du moule : si la carcasse côté éjection évacue moins vite la chaleur que le côté injection, la face la plus chaude continue de se rétracter après l’éjection, courbant la pièce vers l’intérieur (effet bilame thermique).
• Des gradients de température le long de la ligne d’écoulement : la matière proche du point d’injection est plus compactée et refroidit plus lentement que la matière située aux extrémités de l’empreinte.
• L’orientation moléculaire des polymères semi-cristallins : pour des matières comme le polypropylène ou le polyamide, le retrait parallèle au sens d’écoulement de la matière diffère fortement du retrait perpendiculaire, créant des torsions structurelles au démoulage.

Canaux de régulation thermique et régimes turbulents

Pour contrer ces déformations sur des outillages massifs de plusieurs tonnes, le réseau de refroidissement doit faire l’objet d’une conception thermique instrumentée.

Nos outilleurs et régleurs appliquent des règles de conduite thermiques strictes :

• Conception de circuits au plus près de l’empreinte : les canaux de circulation d’eau sont forés à distance constante des parois moulantes, en intégrant des lames de dérivation (baffles) et des fontaines hélicoïdales pour refroidir efficacement les noyaux profonds et les zones nervurées.
• Garantie d’un écoulement turbulent : une régulation thermique efficace réclame un nombre de Reynolds supérieur à 4 000 dans chaque circuit d’eau. Un écoulement laminaire forme une couche limite d’eau stagnante tiède contre les parois du canal, divisant par trois le coefficient d’échange thermique avec l’acier.
• Régulateurs de température indépendants multipoints : sur une presse de 1 000 T ou 1 200 T, nous pilotons plusieurs circuits d’eau sous pression thermostatés individuellement. Cette sectorisation fine permet d’appliquer intentionnellement un écart de consigne de quelques degrés entre deux zones pour contraindre la pièce à se figer parfaitement plane à température ambiante.

Règles de conception adaptées aux pièces de grand gabarit

Une pièce de grande dimension ne peut pas être conçue avec les mêmes réflexes de dessin qu’un composant de petite mécanique. Le bureau d’études doit intégrer les contraintes de transformation dès le tracé CAO initial.

Maîtrise des épaisseurs nominales et nervurage structurel

Vouloir rendre une grande pièce rigide en augmentant uniformément son épaisseur de paroi est une erreur d’ingénierie coûteuse. Le temps de refroidissement d’un thermoplastique évolue proportionnellement au carré de l’épaisseur : passer une paroi de 3 mm à 5 mm fait plus que doubler le temps de cycle de la presse, plombant la rentabilité unitaire tout en augmentant la masse matière inutilement.

La bonne pratique consiste à conserver une paroi nominale modérée (généralement comprise entre 2,5 mm et 3,5 mm pour des pièces de grand format en polyoléfine ou ABS) et à apporter la rigidité mécanique par un maillage rationnel de nervures :

• Épaisseur des nervures : elle doit être strictement calibrée entre 50 % et 60 % de l’épaisseur de la paroi nominale adjacente. Une nervure trop épaisse génère une concentration de matière locale qui se traduit immanquablement par une retassure disgracieuse sur la face d’aspect opposée.
• Hauteur et espacement : la hauteur d’une nervure ne doit pas excéder trois fois l’épaisseur nominale pour éviter les problèmes de ventilation des gaz lors du remplissage rapide.
• Rayons de raccordement : un rayon de congé de 0,5 à 0,8 mm est indispensable au pied de chaque nervure pour éliminer les concentrations de contraintes mécaniques sous impact.

Angles de dépouille et profondeurs de démoulage

Sur une boîte ou un carter technique de 400 ou 500 mm de profondeur, le frottement de la matière thermoplastique qui se rétracte sur les noyaux d’acier pendant le refroidissement génère des forces d’arrachement colossales lors de l’ouverture du moule.

Si les angles de dépouille sont insuffisants, le démoulage provoque des rayures profondes sur les parois, des déformations de géométrie sous la poussée des éjecteurs, voire le coincement pur et simple de la pièce dans l’empreinte :

• Pour des surfaces polies miroir ou glacées, une dépouille minimale de 1° à 1,5° par côté est requise.
• Pour des surfaces grainées (textures d’aspect cuir, sablé ou texturé fin), il convient d’ajouter 1° à 1,5° supplémentaire par tranche de 0,02 mm de profondeur de grainage. Sur de grandes hauteurs, des dépouilles de 2,5° à 4° sont couramment intégrées pour garantir une éjection fluide et sans marque d’effort.

Intégration de fonctions mécaniques en un coup de presse

L’un des avantages concurrentiels majeurs de l’injection plastique grand format réside dans la capacité à éliminer les étapes d’assemblage aval en regroupant de multiples fonctions techniques directement au moulage :

• Surmoulage d’inserts métalliques : intégration d’inserts taraudés en laiton ou en acier pour offrir des points d’ancrage taraudés haute résistance, capables d’encaisser des couples de serrage élevés sans fluage de la matière plastique (découvrez notre expertise dédiée en surmoulage d’inserts métalliques).
• Systèmes de clipsage et d’encliquetage élastique : intégration de crochets et languettes flexibles pour un montage sans outil et sans visserie.
• Passages de câbles et glissières de guidage : intégrés directement dans l’empreinte pour simplifier l’intégration finale sur chaîne de montage.

Déchargement robotisé et contrôle métrologique en sortie de presse

Manipuler des pièces plastiques pesant plusieurs kilos et sortant de l’empreinte à des températures comprises entre 80 °C et 110 °C exige une mécanisation sans faille. À ce stade du cycle, le polymère n’a pas encore achevé sa stabilisation dimensionnelle. Toute manipulation manuelle ou tout contact inadapté induit une déformation irréversible.

Robots cartésiens 3 et 5 axes grande course

Chacune de nos presses de fort tonnage est équipée d’îlots de déchargement robotisés grande course :

• Préhenseurs sur mesure : nos équipes conçoivent des mains de préhension équipées de ventouses silicone haute température et d’actionneurs pneumatiques qui épousent précisément le profil géométrique de la pièce.
• Maintien géométrique : la préemption s’effectue sur les nervures et les zones structurelles non visibles, répartissant l’effort de succion pour ne laisser aucune empreinte de ventouse sur les faces d’aspect.
• Dépose sur conformateurs : pour les pièces particulièrement sensibles au gauchissement, le robot dépose immédiatement la pièce sur un gabarit de refroidissement conformé où elle est maintenue sous contrainte géométrique pendant les premières minutes suivant sa sortie de moule, figeant les tolérances au millimètre près.

Contrôle qualité métrologique et traçabilité de production

L’assurance qualité d’une pièce industrielle de grand format ne se limite pas à un contrôle visuel. Sagaert Plasturgie applique un système de management de la qualité certifié ISO 9001:2015, assurant une traçabilité rigoureuse des lots de matière première et des paramètres machines enregistrés cycle par cycle.

En matière de métrologie dimensionnelle, nos moyens d’inspection intègrent :

• Des contrôles sur marbre avec colonnes de mesure et bras tridimensionnels de haute précision.
• La fabrication de gabarits de contrôle et de vérificateurs sur mesure développés en étroite synergie avec notre filiale Huyghe Modelage, experte en usinage de précision et outillage de contrôle.
• Le suivi statistique de capabilité (Cp, Cpk) sur les cotes fonctionnelles critiques définies au cahier des charges de nos donneurs d’ordres des secteurs automobile, génie civil et équipement industriel.

Foire aux questions : injection plastique gros tonnage et grande dimension

Quel est le tonnage maximum disponible chez Sagaert Plasturgie ?

Notre parc machine de Comines compte plus de 30 presses à injecter réparties entre 22 T et 1 200 T de force de fermeture. Nos presses de 500 T (100 % électrique), 1 000 T (volume d’injection de 6 800 cm³) et 1 200 T hybride couvrent l’intégralité des besoins industriels pour pièces de grand format et outillages massifs.

Quel est le seuil de rentabilité de l’injection face au thermoformage ou à la mécano-soudure ?

L’outillage d’injection représente un investissement initial plus important que le moule simple de thermoformage ou que les gabarits de soudure métallique. Toutefois, dès que les séries atteignent quelques milliers de pièces par an, le coût unitaire de l’injection plastique devient imbattable : temps de cycle rapide, aucune opération d’ébavurage ou de reprise manuelle, pièces livrées finies avec toutes leurs fonctions mécaniques intégrées en un seul coup de presse.

Peut-on injecter des matières recyclées sur des presses gros tonnage ?

Absolument. Les polyoléfines recyclées régénérées post-consommation ou post-industrielles (comme le polypropylène ou le polyéthylène haute densité recyclé) se prêtent parfaitement au moulage de bacs de manutention, palettes, grilles et carters techniques. Notre bureau d’études adapte les sections d’alimentation et la filtration des canaux chauds pour garantir une fluidité constante sans colmatage.

Quels moyens de levage sont requis pour accueillir notre moule ?

Notre atelier de production est intégralement équipé de ponts roulants de forte capacité couvrant les travées de nos presses de 500 T à 1 200 T. Nous réceptionnons, installons et entretenons des outillages pesant jusqu’à 12 et 15 tonnes en toute sécurité.
