En Bref : Arbitrer entre le thermoformage vs injection plastique est l’un des choix les plus stratégiques lors de la phase de conception d’une pièce industrielle. L’enjeu repose sur un équilibre précis entre investissement initial d’outillage, cadences de production et complexité géométrique de la pièce.
- Le principe économique : Moule économique et rapide à usiner pour le thermoformage, face à un coût unitaire imbattable et des cycles courts pour l’injection plastique.
- Le seuil de bascule : L’injection devient généralement plus rentable dès 2 000 à 8 000 pièces selon le gabarit de la pièce et le volume de matière engagé.
- La contrainte géométrique : Épaisseurs variables, contre-dépouilles, nervures de rigidité, clips et inserts filetés nécessitent impérativement l’injection.
- L’arbitrage Sagaert : Calcul précis du seuil de rentabilité TCO, reconception DFM de vos pièces et fabrication d’outillages sur mesure en synergie avec le Groupe Fauchille.
Thermoformage vs injection plastique : comprendre les deux procédés sans jargon
Pour fabriquer une pièce thermoplastique, deux grandes philosophies s’affrontent dans les ateliers. Chacune répond à des contraintes techniques, budgétaires et dimensionnelles précises.
Le thermoformage part d’une plaque ou d’un film thermoplastique extrudé à plat. Cette feuille est chauffée jusqu’à son point de ramollissement, puis plaquée contre un moule simple face (mâle ou femelle) par aspiration sous vide ou par soufflage sous pression. Une fois refroidie, la pièce est démoulée puis détourée pour couper les lisières excédentaires. C’est le procédé idéal pour les coques de grand format, les capotages légers et les emballages à parois minces.

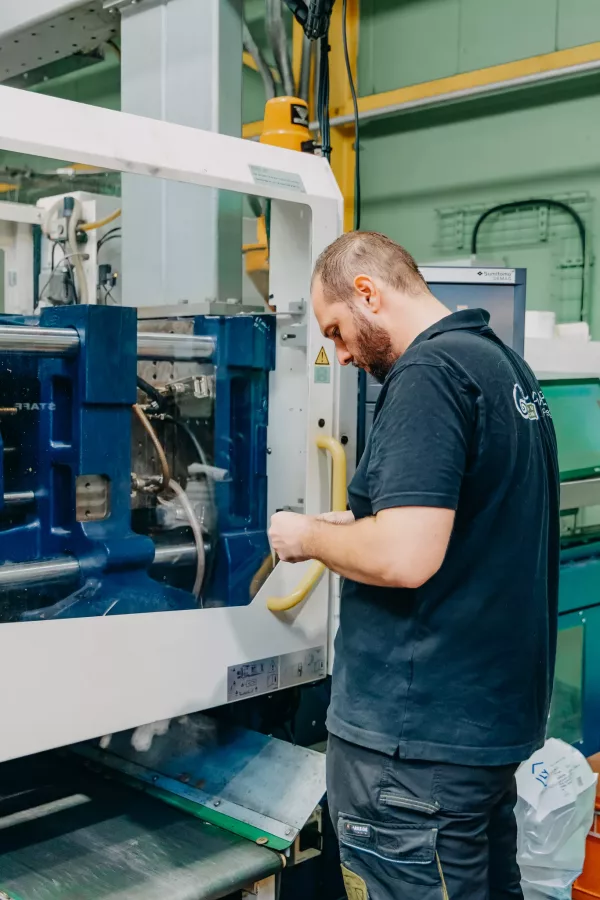

L’injection plastique suit une logique de remplissage volumique. Des granulés polymères sont fondus dans le fourreau d’une presse à injecter, puis injectés sous très haute pression (souvent entre 500 et 1 500 bars) à l’intérieur d’un moule métallique fermé en deux ou plusieurs parties. Le plastique remplit chaque détail de l’empreinte avant d’être solidifié par un circuit de refroidissement calibré. C’est le procédé roi des pièces plastiques injectées techniques de série, exigeant une géométrie 3D complexe, des épaisseurs contrôlées et des cadences élevées.
Coût d’outillage vs coût unitaire : où se situe le seuil de rentabilité ?
L’arbitrage financier entre thermoformage et injection ne se résume pas au seul prix du moule. Il s’analyse à travers le coût global d’acquisition (TCO), qui combine le montant de l’outillage initial amorti sur la série et le coût de revient unitaire de chaque pièce sortie d’atelier.
- L’outillage de thermoformage : Moins coûteux (généralement entre 3 000 € et 15 000 € pour des pièces moyennes), le moule est usiné en aluminium ou coulé en résine époxy. Il ne subit pas de fortes pressions de fermeture et comporte une seule face. En contrepartie, le temps de cycle est plus long (45 à 120 secondes) et la feuille extrudée coûte 20 % à 40 % plus cher au kilo que le granulé brut.

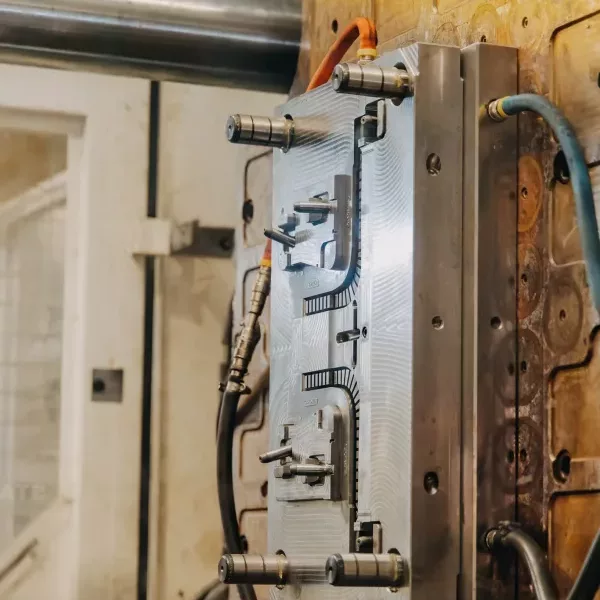

- Le moule d’injection plastique : Conçu en aciers traités ou pré-traités (P20, 1.2312, 1.2343), un moule d’injection représente un investissement plus élevé (souvent de 12 000 € à plus de 50 000 € selon le nombre d’empreintes et la complexité des tiroirs). En revanche, son cycle est rapide (10 à 35 secondes), le granulé est économique et le moule produit souvent plusieurs pièces par coup avec une répétabilité totale sur des centaines de milliers de cycles.
| Critère économique | Thermoformage | Injection Plastique |
|---|---|---|
| Investissement outillage initial | Modéré (3 000 € à 15 000 €) | Plus élevé (12 000 € à 60 000 €+) |
| Prix unitaire matière | Plus élevé (plaques extrudées calandrées) | Plus bas (granulés polymères standard ou techniques) |
| Temps de cycle moyen | 40 à 120 secondes + détourage | 10 à 35 secondes (pièce finie démoulée) |
| Détourage et reprises | Obligatoire (robot 5 axes ou emporte-pièce) | Nul ou automatisé (carotte séparée) |
| Seuil d’amortissement optimal | Petites et moyennes séries (50 à 3 000 pièces) | Moyennes et grandes séries (dès 3 000 à 10 000 pièces) |
Sur 500 capots de machine spéciale, le thermoformage s’avère imbattable grâce à son outillage ultra-accessible. En revanche, dès que votre production dépasse 3 000 à 5 000 unités annuelles, l’économie sur le prix unitaire des pièces injectées compense rapidement le surcoût de l’outillage acier, rendant l’injection bien plus rentable sur la durée de vie du produit.
Liberté géométrique et tolérances : les limites techniques du thermoformage
Au-delà de l’équation financière, la forme géométrique de votre pièce impose souvent le procédé de fabrication par sa seule conception.
En thermoformage, la matière est étirée à partir d’une feuille plane. Cet étirement engendre une variation inévitable de l’épaisseur de paroi : la zone la plus éloignée du fond de moule subit un amincissement notable. De plus, le procédé ne permet pas de mouler directement des fonctions de fixation internes. Les nervures épaisses, les plots de vissage, les inserts métalliques ou les languettes de clipsage doivent être rapportés après coup par collage ou soudure ultrasonique, alourdissant les coûts d’assemblage manuel.
À l’inverse, l’injection plastique offre une liberté de conception tridimensionnelle quasi totale :
- Intégration multifonctionnelle : Nervures de raidissement, bossages de vissage, clips élastiques et charnières actives sont moulés en une seule opération sans reprise.
- Maîtrise des épaisseurs et tolérances : La pression d’injection permet de tenir des tolérances fines (±0,05 mm à ±0,1 mm selon la résine), là où le thermoformage plafonne généralement à ±0,5 mm sur les cotes fonctionnelles.
- Surmoulage d’inserts : L’injection permet d’intégrer directement des inserts filetés en laiton ou des armatures métalliques dans l’empreinte pour créer des assemblages ultra-résistants.
- Surfaces texturées et finitions : L’acier du moule peut reproduire fidèlement un grainage EDM fin, un aspect cuir ou un polissage optique sans détérioration au fil des séries.
Matériaux et recyclabilité : quelle matière pour quel procédé ?
Le choix des résines constitue une autre ligne de démarcation essentielle entre les deux technologies.
Le thermoformage est tributaire de la disponibilité des polymères sous forme de plaques calandrées aptes à l’étirement à chaud. Les matières courantes se concentrent sur le polystyrène choc (HIPS), l’ABS, le PMMA, le PETG, le polycarbonate (PC) et le PVC rigide. Les polymères hautement chargés en fibres de verre ou très techniques s’avèrent difficiles voire impossibles à thermoformer sans déchirure ou déformation hétérogène de la feuille.
L’injection plastique donne quant à elle accès à l’intégralité du catalogue mondial des thermoplastiques disponibles en granulés :
- Polymères de grande diffusion : Polypropylène (PP), polyéthylène (PE-HD), ABS, polystyrène.
- Polymères techniques et chargés : Polyamides renforcés fibres de verre (PA6-GF30, PA66-GF50), polyacétal (POM), PBT, polycarbonate anti-choc.
- Polymères haute performance : PEEK, PPS, PVDF pour des applications aéronautiques ou chimiques exigeantes.
- Élastomères et bi-injection : TPE, TPU et silicone surmoulés sur support rigide pour réaliser des joints d’étanchéité ou des zones de préhension soft-touch.
Sur le plan environnemental, le thermoformage génère d’importantes chutes de détourage (lisières représentant parfois 20 % à 40 % de la plaque d’origine), qui nécessitent un rebroyage et un recyclage en boucle fermée. En injection plastique, les systèmes à canaux chauds éliminent totalement la carotte de coulée, garantissant un taux d’utilisation de la matière première proche de 100 % dès la sortie de presse.
Réussir la bascule du thermoformage vers l’injection : la méthode d’ingénierie Sagaert
Convertir une pièce initialement thermoformée vers l’injection ne consiste pas à dupliquer une coque à l’identique. Pour maximiser votre retour sur investissement, notre bureau d’études applique trois leviers clés :
- Le calcul exact du point mort économique : Nous modélisons l’amortissement précis de votre moule acier face au coût unitaire des plaques thermoformées. Dès que vos séries franchissent le seuil de rentabilité, l’économie sur chaque pièce finance rapidement l’outillage.
- La redéfinition géométrique sans déformer vos encombrements : En thermoformage, les épaisseurs s’amincissent dans les angles étirés. En injection, nous uniformisons les parois et concevons un réseau de nervures autoportantes pour renforcer la rigidité structurelle sans alourdir la pièce.
- La suppression des opérations de reprise manuelle : Les clips élastiques, les bossages de fixation et les passages de vis sont intégrés directement dans l’empreinte du moule. Vous éliminez les perçages, les collages et les soudures secondaires pour assembler vos pièces d’un simple geste sur chaîne.
FAQ express : tout comprendre sur le thermoformage vs l’injection plastique
À partir de quel volume l’injection plastique devient-elle plus rentable que le thermoformage ?
Le seuil de bascule se situe généralement entre 2 000 et 8 000 pièces. En dessous, l’outillage thermoformage (aluminium ou résine) est plus vite amorti. Au-delà, le faible coût unitaire des pièces injectées, la réduction des temps de cycle et l’absence de découpe robotisée rendent l’injection nettement plus économique.
Peut-on thermoformer des pièces comportant des nervures et des inserts taraudés ?
Non, le thermoformage ne permet pas de former directement des nervures complexes, des clips ou des inserts taraudés dans la masse car la matière est étirée à partir d’une feuille plane. Ces éléments doivent être ajoutés après coup par soudure ou vissage, alors que l’injection les intègre en un seul cycle de moulage.
Quels sont les délais de fabrication d’un outillage de thermoformage comparé à un moule d’injection ?
Un outillage de thermoformage simple face en aluminium peut être usiné en 2 à 4 semaines. Un moule d’injection plastique en acier traité demande généralement entre 4 et 8 semaines selon le nombre d’empreintes, le système de régulation thermique et les mouvements de tiroirs nécessaires.
Pourquoi les tolérances dimensionnelles sont-elles meilleures en injection plastique ?
L’injection plastique enferme la matière fondue dans une empreinte fermée sous très haute pression (jusqu’à 1 500 bars), assurant un compactage homogène et des tolérances de l’ordre de ±0,05 mm. En thermoformage, l’étirement hétérogène de la feuille chaude et le refroidissement à l’air limitent la précision à environ ±0,5 mm.
Est-il possible de convertir une pièce initialement thermoformée vers l’injection plastique ?
Oui, c’est une transition courante lorsqu’un produit franchit un cap commercial. Notre bureau d’études DFM réadapte le fichier 3D pour optimiser les dépouilles, uniformiser les épaisseurs de parois et intégrer des nervures et fixations directement dans l’empreinte pour supprimer les reprises manuelles.
