En Bref : Le plastique injecté représente le procédé industriel de référence pour fabriquer des pièces thermoplastiques complexes avec une précision dimensionnelle au centième de millimètre (ISO 20457) et des cadences de production massives inatteignables par d’autres technologies.

  • Cycle thermique & mécanique : Plastification vis reciprocating, injection sous 800 à 1 800 bars, maintien isobare pour compenser le retrait volumique et refroidissement régulé en 15 à 45 secondes.
  • Rentabilité & Amortissement : Un coût d’outillage initial amorti sur le volume qui débouche sur le coût unitaire de fabrication le plus compétitif du marché industriel dès 1 000 pièces.
  • Expertise Sagaert Plasturgie : Parc de 25 presses de 50T à 800T, bi-injection, surmoulage d’inserts, salles blanches ISO 8/9 et outillage intégré avec le Groupe Fauchille sous certification ISO 9001:2015.

Physique et cinématique du plastique injecté : ce qui se passe dans la matière

Le plastique injecté repose sur un phénomène physique fondamental : la rhéofluidification des polymères thermoplastiques. À l’état fondu, les macromolécules s’orientent sous l’effet du cisaillement mécanique de la vis et de l’écoulement dans les canaux, provoquant une chute spectaculaire de la viscosité apparente. Cette propriété permet d’acheminer une résine chaude dans des cavités aux parois très fines (jusqu’à 0,8 mm) avant que le front de matière ne se fige.

Sur une presse industrielle, chaque pièce en plastique injecté traverse un cycle thermique et dynamique cadencé en 5 phases rigoureuses :

  1. Plastification, malaxage et dégazage : Les granulés solides sont dosés depuis la trémie vers un fourreau chauffé de 180 °C à 380 °C (selon le polymère). La rotation d’une vis de plastification (ratio L/D usuel de 20:1 à 24:1) applique un travail de cisaillement mécanique qui homogénéise la masse fondue. Une contre-pression hydraulique contrôlée (5 à 20 bars) garantit l’absence totale de bulles d’air dans le matelas de matière.
  2. Fermeture et calcul de la force de verrouillage : Le groupe de fermeture verrouille le moule sous une force colossale pour contrer la pression hydrodynamique d’injection qui tend à ouvrir le plan de joint. La force de verrouillage minimale requise se calcule selon la formule d’atelier :
    F (tonnes) = [Surface projetée de la pièce et des canaux (cm²) × Pression moyenne en empreinte (bars)] / 1 000.
    Pour une pièce projetée de 250 cm² avec une pression d’empreinte de 500 bars, une presse d’au moins 125 tonnes est indispensable.
  3. Injection dynamique et commutation V/P : La vis avance en translation pure comme un piston hydraulique à grande vitesse (50 à 300 mm/s), propulsant le polymère fondu sous une pression spécifique de 800 à 1 800 bars. Dès que 95 % à 98 % du volume de l’empreinte est rempli, la presse bascule instantanément en régulation de pression (point de commutation) pour éviter tout pic de surpression destructeur pour l’outillage.
  4. Maintien isobare et compensation du retrait volumique : En passant de l’état fondu à l’état solide, les matières plastiques subissent un retrait volumique inhérent de 1 % à plus de 15 %. La pression de maintien (calée à 40-70 % de la pression d’injection) injecte un complément de matière comprimée tant que le point d’injection n’est pas solidifié (point de gel du seuil), neutralisant la formation de retassures et de vides sous-cutanés.
  5. Refroidissement régulé et éjection robotisée : Le refroidissement représente 60 % à 75 % du temps de cycle total. L’évacuation thermique est régulée par des circuits forçant l’eau tempérée dans les blocs acier. Dès que la température de démoulage est atteinte, les plateaux s’ouvrent, la batterie d’éjection repousse la pièce et un robot manipulateur 3 axes ou 6 axes assure la préhension sans marquer la surface.

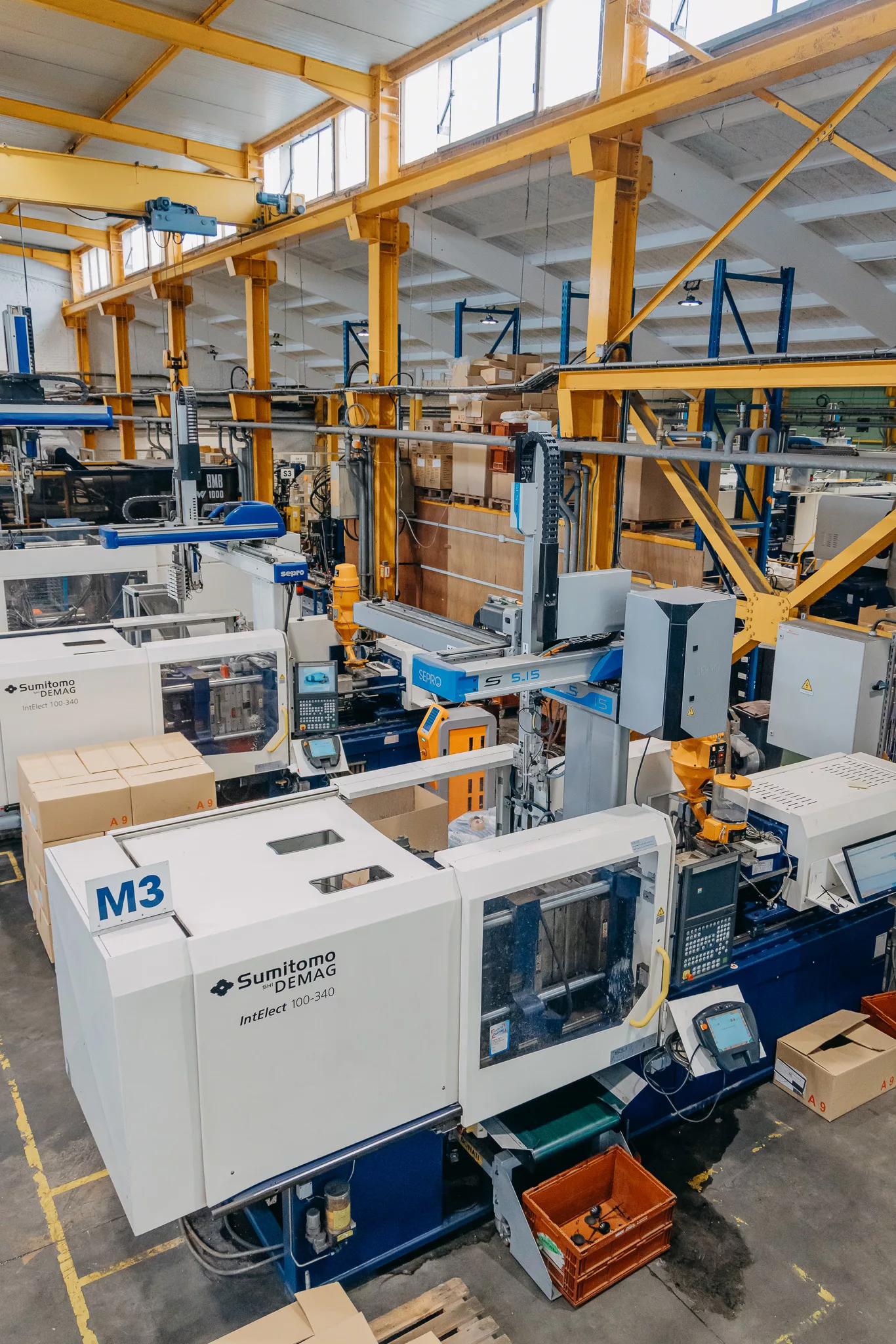

Ligne de presses à injecter en fonctionnement dans l'atelier Sagaert Plasturgie
Ligne automatisée de presses à injecter industrielles au cœur de l’atelier Sagaert Plasturgie.

Anatomie de l’outillage : aciers de moules, tiroirs et canaux chauds

Dans l’industrie du plastique injecté, le moule n’est pas un simple bloc d’acier : c’est un instrument de haute mécanique thermique et cinématique, capable d’encaisser des millions de cycles sous plusieurs dizaines de tonnes de pression.

Le choix métallurgique de l’outillage

La sélection de l’acier conditionne directement la longévité de l’outillage, la qualité des finitions et le coût initial du projet :

Nuance d’acier Dureté matière Conductivité thermique Résistance à l’abrasion Volume de vie garanti
Aluminium technique (7075 / Fortal) ~150 HB Très élevée (130-160 W/m.K) Faible (résines non chargées) 500 à 15 000 pièces (prototypes rapides)
Acier pré-traité (1.2311 / 1.2312 / P20) 280 à 325 HB Moyenne (34 W/m.K) Standard 50 000 à 250 000 pièces (séries moyennes)
Acier trempé à cœur (1.2343 ESR / H13) 48 à 54 HRC Équilibrée (29 W/m.K) Excellente (résines chargées fibres de verre) > 1 000 000 cycles (grandes séries)
Acier inoxydable martensitique (1.2083) 50 à 54 HRC Modérée (20 W/m.K) Inoxydable (résines corrosives PVC, POM, retardateurs) > 1 000 000 cycles (salles blanches, médical)

Canaux froids vs Canaux chauds à obturation

Le système d’alimentation transporte la matière fondue de la buse machine jusqu’aux empreintes :

  • Moule à canaux froids (2 ou 3 plaques) : La carotte d’alimentation se solidifie à chaque cycle avec la pièce. Ce système simple et économique pour petites séries nécessite de séparer la carotte (sous-marin, guillotine ou massicotage) et engendre une perte matière à rebroyer.
  • Moule à canaux chauds (Hot Runners) : Des distributeurs et buses régulés thermiquement maintiennent le polymère en fusion jusqu’au seuil d’empreinte. Les systèmes à obturation séquentielle pneumatique ou hydraulique ouvrent et ferment chaque pointe d’injection au millième de seconde. Bénéfices : zéro carotte déchet, pression d’injection allégée de 20 % et suppression des lignes de recollement disgracieuses sur les grandes pièces.

Modélisation économique : étude de cas chiffrée et calcul du coût de revient

Comprendre l’économie du plastique injecté nécessite d’analyser le coût complet de possession (TCO). Contrairement à l’usinage CNC ou à l’impression 3D où le coût unitaire reste quasi constant, le plastique injecté présente une courbe de dégressivité spectaculaire.

Voici une simulation industrielle concrète réalisée par nos chiffreurs pour un boîtier électronique technique de 50 g en ABS selon trois échelles de production :

Paramètres de production Scénario 1 : Présérie pilote Scénario 2 : Moyenne série Scénario 3 : Grande série industrielle
Quantité totale produite 2 500 pièces 30 000 pièces 300 000 pièces
Technologie outillage Moule prototype alu 1 empreinte Moule acier P20 2 empreintes Moule acier trempé 4 empreintes canaux chauds
Investissement moule 5 500 € 14 000 € 36 000 €
Part outillage amorti / pièce 2,20 € 0,47 € 0,12 €
Coût matière (ABS à 2,80 €/kg) 0,15 € (avec perte carotte) 0,15 € 0,14 € (canaux chauds zéro déchet)
Temps de cycle machine 32 secondes 28 secondes (pour 2 pièces) 22 secondes (pour 4 pièces)
Coût horaire presse amorti / pièce 0,62 € (presse 100T mono) 0,27 € (presse 150T bi-empreintes) 0,11 € (presse 250T 4 empreintes)
Prix unitaire pièce final HT 2,97 € 0,89 € 0,37 €

Cette étude met en évidence le basculement économique : en passant d’une présérie à une grande série, le prix de la pièce est divisé par huit. Dès 1 000 à 2 000 unités, le plastique injecté devient sans équivoque plus économique que n’importe quelle méthode concurrente.

Un projet de pièce en plastique injecté à chiffrer ?
Nos ingénieurs analysent votre fichier 3D STEP sous 48h : optimisation DFM, sélection matière et devis outillage.
Consulter notre bureau d’études →

Guide technique des polymères : matrice comparative des propriétés réelles

Le comportement d’une pièce moulée dépend de la microstructure du polymère choisi. Les polymères amorphes présentent un enchevêtrement désordonné de chaînes macromoléculaires leur conférant un retrait isotrope très faible et une grande stabilité dimensionnelle. Les polymères semi-cristallins possèdent des zones ordonnées qui augmentent leur résistance à la fatigue et aux agents chimiques, mais génèrent un retrait volumique et anisotrope plus prononcé.

Polymère (Sigle) Structure Densité (g/cm³) Module d’Young (MPa) HDT 1.8 MPa (°C) Retrait moyen (%) Propriétés phares & Usages
Polypropylène (PP) Semi-cristallin 0,90 à 0,91 1 300 à 1 600 55 à 65 1,2 % à 2,2 % Résistance chimique exceptionnelle, charnières intégrées souples, très économique.
ABS Amorphe 1,04 à 1,07 2 100 à 2 600 80 à 95 0,4 % à 0,7 % Résistance aux chocs à froid, rigidité, excellente aptitude au grainage et au chromage.
Polyamide 66 + 30% FV (PA66-GF30) Semi-cristallin 1,35 à 1,40 8 500 à 10 500 230 à 250 0,4 % à 0,9 % Tenue mécanique proche de l’aluminium, résistance thermique sous capot moteur.
Polyacétal (POM-C) Semi-cristallin 1,41 à 1,43 2 700 à 3 200 100 à 115 1,8 % à 2,5 % Coefficient de frottement minimal, élasticité ressort, pièces d’engrenage et glissières.
Polycarbonate (PC) Amorphe 1,20 à 1,22 2 300 à 2 500 125 à 140 0,5 % à 0,7 % Transparence cristalline (90% transmission), résistance aux chocs quasi incassable.
PEEK Semi-cristallin 1,30 à 1,32 3 800 à 4 200 150 à 160 (300°C si FV) 1,0 % à 1,4 % Tenue continue à 250 °C, résistance diélectrique extrême, aéronautique et médical.

Sur le volet éco-responsable, Sagaert Plasturgie intègre quotidiennement des résines recyclées post-consommation certifiées (rPP, rABS) ainsi que des polymères biosourcés (PLA technique, bio-polyamides) permettant de diviser jusqu’à 70 % l’impact carbone des pièces finies.

Série de pièces techniques cylindriques moulées en plastique injecté
Composants techniques cylindriques moulés en plastique injecté avec respect rigoureux des tolérances de concentricité.

Tolérances ISO 20457 et règles DFM avancées : l’ingénierie du zéro défaut

Exiger une tolérance mécanique rigide de +/- 0,02 mm sur une pièce plastique sans tenir compte de son retrait thermique est l’erreur la plus coûteuse en bureau d’études. La précision des pièces en plastique injecté est normée par l’ISO 20457 (héritière de la norme allemande DIN 16742).

Les 3 niveaux de tolérances en production

  • Tolérances normales (Série 3 à 4 ISO 20457) : Tolérances standards de l’ordre de +/- 0,15 mm à +/- 0,25 mm sur des cotes de 50 à 100 mm. Elles permettent de produire à haute cadence avec des coûts outillage et machine minimisés.
  • Tolérances fines (Série 1 à 2 ISO 20457) : De l’ordre de +/- 0,06 mm à +/- 0,10 mm. Requiert des polymères amorphes stables (ABS, PC), des aciers trempés et une thermorégulation de moule asservie.
  • Tolérances de haute précision : Inférieures à +/- 0,04 mm. Réservées à la connectique ou aux microsystèmes médicaux, elles exigent des capteurs de pression piezoélectriques dans l’empreinte et des salles de production climatisées.

Les 5 règles DFM qui évitent les rebuts en production

  • Parois d’épaisseur nominale constante : Des variations brutales créent des vitesses de refroidissement hétérogènes générant du gauchissement. En cas de transition nécessaire, appliquer un raccord progressif selon un ratio de pente de 3:1.
  • Dimensionnement des nervures (Règle du 60 %) : L’épaisseur de base d’une nervure ne doit pas dépasser 50 % à 60 % de l’épaisseur de la paroi adjacente afin d’éviter l’aspiration de matière responsable des retassures sur la face visible.
  • Angles de dépouille selon l’état de surface : Prévoir 0,5° minimum pour les parois polies, 1° à 1,5° en standard, et ajouter systématiquement 1° par tranche de 0,02 mm de profondeur de grainage pour les textures VDI 3400.
  • Rayonnement mécanique systématique : Appliquer un rayon intérieur R ≥ 0,5 × épaisseur nominale pour supprimer les concentrations de contraintes mécaniques responsables de 80 % des ruptures sous impact.
  • Évents d’échappement d’air micrométriques : L’air présent dans l’empreinte doit s’échapper à chaque injection. Des évents de 0,015 à 0,030 mm sont usinés sur le plan de joint pour évacuer les gaz sans créer de bavure ni de brûlure par effet Diesel (auto-inflammation des gaz comprimés).
Modélisation CAO 3D et simulation rhéologique d'injection au bureau d'études Sagaert Plasturgie
Simulation rhéologique DFM au bureau d’études Sagaert Plasturgie : cartographie des pressions et orientation des fibres.

Plastique injecté vs Procédés alternatifs : matrice de décision industrielle

Pour arbitrer objectivement entre injection, impression 3D et usinage numérique, voici la grille multicritère appliquée par nos chargés d’affaires :

Critère industriel Plastique injecté Impression 3D (SLS / MJF) Usinage CNC plastique Thermoformage
Investissement outillage Modéré à élevé (moule métallique) Zéro outillage Faible (mors de serrage) Modéré (moule mono-face)
Coût unitaire récurrent Ultra-faible (centimes d’euros) Élevé (coût matière poudre/fil fixe) Élevé (perte copeaux + temps machine) Moyen (chutes de détourage importantes)
Cadence horaire de pièce 60 à 500+ pièces / heure 1 à 10 pièces / heure 3 à 15 pièces / heure 20 à 60 pièces / heure
Propriétés mécaniques Isotropes, compactes, tenue max Anisotropie selon l’axe Z, porosité Homogènes issues de barre extrudée Bonnes mais amincissement dans les angles
Seuil de basculement économique Rentable dès 1 000 pièces Optimal de 1 à 300 pièces Optimal de 1 à 500 pièces Optimal de 500 à 5 000 pièces

L’accompagnement industriel Sagaert Plasturgie

Implantée au cœur de la région industrielle des Hauts-de-France, Sagaert Plasturgie offre un dispositif complet pour sécuriser l’ensemble de votre chaîne de valeur :

  • Parc machines diversifié : 25 presses à injecter de 50T à 800T pour des pièces de quelques grammes à plus de 4 kg, équipées de robots de surmoulage et d’assemblage automatique.
  • Technologies de pointe : Bi-injection plastique (combinaison rigide/souple en un seul cycle), surmoulage d’inserts filetés ou métalliques et fabrication en salles blanches certifiées ISO 8 et ISO 9.
  • Maîtrise outillage avec le Groupe Fauchille : Conception, usinage CNC et maintenance préventive de vos moules sur notre site pour garantir zéro rupture de ligne.
  • Qualité garantie : Système certifié ISO 9001:2015, capabilités machines Cp/Cpk ≥ 1,33, dossiers d’homologation PPAP et métrologie 3D en laboratoire de contrôle.
Contrôle dimensionnel et inspection visuelle d'un raccord technique en plastique injecté
Contrôle métrologique tridimensionnel et validation dimensionnelle sous assurance qualité ISO 9001:2015.
Industrialisation Clé en Main
Lancez votre projet de plastique injecté
De la simulation rhéologique 3D STEP jusqu’à la production de série de plusieurs millions de pièces. Étude de faisabilité sous accord de confidentialité NDA et devis détaillé sous 48h.
Demander une étude et devis sous 48h →
Analyse CAO STEP sous 48h • Presses de 50T à 800T • Accord de confidentialité NDA garanti

FAQ technique : tout comprendre sur le plastique injecté

Quel est le seuil de rentabilité exact du plastique injecté face à l’usinage ou la 3D ?

Le seuil de basculement économique se situe généralement entre 500 et 1 500 pièces. Pour des géométries intégrant des nervures profondes, des clips d’encliquetage et des textures de surface, le plastique injecté amortit son outillage prototype dès 1 000 pièces avec un coût unitaire jusqu’à dix fois inférieur à l’usinage ou l’impression 3D.

Quels sont les délais moyens entre le fichier 3D STEP et les premières pièces injectées ?

Pour un outillage prototype rapide en aluminium ou acier P20, le délai de fabrication et d’essais est de 3 à 5 semaines. Pour un moule de grande série multi-empreintes en acier trempé avec canaux chauds régulés, comptez 6 à 9 semaines avant la présentation des échantillons initiaux (EI).

Quelles tolérances dimensionnelles peut-on garantir selon l’ISO 20457 ?

Sur les polymères amorphes à faible retrait (ABS, PC), nous tenons couramment des tolérances fines de +/- 0,08 mm à +/- 0,12 mm. Sur les polymères semi-cristallins (PP, PA, POM) sujets à un retrait anisotrope plus marqué, les tolérances standards se situent entre +/- 0,15 mm et +/- 0,25 mm.

Comment sont calculées la force de verrouillage et la taille de presse requise ?

La force de verrouillage nécessaire (en tonnes) est égale à la surface projetée de la pièce et des canaux (en cm²) multipliée par la pression moyenne en empreinte (généralement 300 à 800 bars selon la viscosité du polymère), divisée par 1 000. Notre parc s’étend de 50 à 800 tonnes pour couvrir toutes les dimensions.

Le plastique injecté est-il compatible avec les démarches RSE et l’éco-conception ?

Oui, tous les polymères thermoplastiques sont 100 % recyclables mécaniquement. Les carottes et rebuts sont rebroyés et réincorporés en boucle fermée. De plus, Sagaert Plasturgie transforme couramment des résines recyclées post-consommation (rPP, rABS) et des polymères biosourcés permettant de réduire l’empreinte carbone jusqu’à 70 %.
